Windmast neu errichten (WiMo)

Sprite01

Der Blitzschutz besteht prinzipiell aus Fang- Ableitungs- und Erdungsanlage. Ersteres wird hier durch den Mast gebildet.
Der eventuelle Verlust des Windmessers bei einem Blitzschlag wird hier in Kauf genommen.

Es wurde hier also nur die Erdungsanlage ausgebildet.

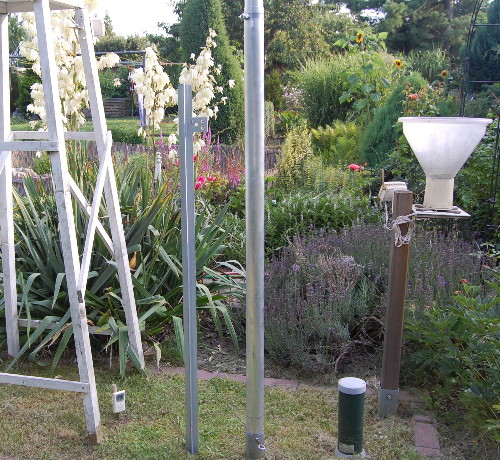

Es wurde ein Kreuz-Staberder mit 1,5 Meter Länge in unmittelbarer Nähe zum Mast in die Erde getrieben.
An der vorhandenen Lasche wurde eine 16 mm2 Kupferleitung (massive Ader) angeschlossen.
Eine Erdungsschelle 60 mm wurde fest am unteren Teil des Mastes montiert und mit der 16mm2-Aderleitung verbunden.
Ich denke das stellt das Minimum dar, aber es soll ja auch bezahlbar bleiben.

Was meint ihr, Ausreichend ?

Wetterstation Lorch

Wie vom Fachmann !!

Opa-Blitz

Sieht solide aus . Ob es ausreicht, merkst Du spätestens nach einem Einschlag , den ich Dir auf keinen Fall wünsche ! Du hast es ja gelesen- alle 25 Jahre etwa kann es dazu kommen , bis dahin ist noch ein weiter Weg.
Gruß Klaus !

Sprite01

DAS GIBT ES DOCH GAR NICHT ...

Seit nunmehr 4 Tagen ist der Windmesser auf dem neuen Mast.
Und seit 13:46 Uhr habe ich kein Empfang mehr.
Auch das suchen am Display der WMR928 (Channel halten) bringt kein neues Ergebnis.
In 6 Metern gab es da nie Probleme.
Wir haben zwar gerade Gewitter, aber von einem Einschlag in der Nähe o. ä. war nichts zu merken.

Was kann ich tun (ohne gleich den Mast wieder abzurüsten) ?
Wenn ich ihn runter holen muss, wie kann ich was prüfen ?

Der Inhalt kann nicht angezeigt werden, da du keine Berechtigung hast, diesen Inhalt zu sehen.

Planetarier

@Dirk,

Da wird dir nichts weiteres übrig bleiben, als den Mast herunter zu hohlen. Das ist bei dem Mast der Vorteil.
Nun wirst du überprüfen müssen, ob die rote Lampe an der Sendeeinheit aufleuchtet. Wenn nicht aufschrauben, und das Kabel in der Sendeeinheit entfernen und wieder einstecken.
Vielleicht ist Feuchtigkeit reingekommen. Darauf achten, das alles gut wieder verschlossen ist.

Kann auch sein, dass die Batterien, evtl. leer sind wenn keine direkte Sonneneinstrahlung vorhanden ist. Versuche mal auch neue Batterien einzusetzten.

Sprite01

Hier einmal meinen ausdrücklichen Dank an torstenh für die unkomplizierte Hilfe !
Mast eingefahren,
Stecker kontrolliert -> alles sauber,
Batterien gleich gewechselt,
Reset gemacht,
Mast hochgefahren,

DessauWetter liefert wieder Winddaten ...

Sprite01

Als Abschluss für diesen Thread habe ich mal eine kleine Dokumentation über die Errichtung meines Windmastes
erstellt. Wer möchte, kann die Dokumentation hier herunterladen (2,4 MB als PDF-Datei).

torstenh

.....kein Problem! Team Dessau halt!

Sprite01

Nun bin ich aber Ratlos.
Der Windmesser ist schon wieder ausgefallen.
Sichtkontakt in 20m, am Standort sollte es also nicht liegen ...

Wetterstation Lorch

Vielleicht hat er Höhenangst

MP3chris2712

Geh doch mal richtung Mast mit der Console... Dann weisste ob es empfangsprobleme sind...

Volker Afflerbach

hallo dirk
hast du auch den repeater resettet?wenn nicht dann weist du wo das problem liegt.sobald du mit repeatern arbeitest,und zb. battariewechsel machst,mußt du immer beides resetten,sendeeinheit und repeater.

Sprite01

Volker Repeater ist in dem Fall nicht.
Die 3 sind für Bodentemp., Pooltemp. und Solar.

Sprite01

Nur der Vollständigkeit halber: Standortveränderung der Basis brachte den gewünschten Erfolg.
Ist auch besser als jedes mal den Mast einzuschieben, auch wenn es ein Schiebemast ist.
Das Display ist jetzt ca. einen halben Meter weiter zum Fenster an eine Holzkiste "genagelt".
Bilder zeige ich lieber nicht ...

MP3chris2712

Dirk du willst uns deinen Stationsaufbau im inneren vorenthalten das geht aber nicht

Sprite01

Standortbedingt scheint es bei meinem Windmesser nicht zu sein.
Wahrscheinlich hat die Sendeeinheit einen weg.
Und ich dachte immer wenn die Diode blinkt, dann sendet er auch ?

Kann man die Sendeeinheit Windmesser - Regenmesser einfach mal tauschen ?
So oft wollte ich den Mast nicht einschieben ...
(Oder ich besorge mir ne Netzwerkverlängerung für das Kabel und führe den Sender bis runter)

*djpatrick*

Dirk, ein kleiner Tipp zur Erdung

Wenn du kannst, dann ersetze den Erdungsdraht gegen Bandstahl, vom Mast zum Erder. Das ist wesentlich sicherer. Auch die Schellen könnten eine Nummer stärker sein.
Ich denke da nur an meine Sturm- und Drangzeit, als ich noch Blitzschutz mit verlegte.

*djpatrick*

Da ich im Sommer das ganze auch vor mir habe, mal so rein gefragt, ob die Anleitung noch standardgemäß ist oder verbesserungswürdig ist.
Dirk, wie siehst du es speziell?

Knolau

Würde mich auch noch interessieren, bin ja über die Planung nicht weit hinaus. Material liegt da. Reichen 120mm² Alu (das ist der Mast ) und 50mm² Cu, um auch einen starken Blitz in die Erde zu bekommen?
Ich werde 5mm PP-Schnur verwenden anstelle der Stahlseile. Ist sicher haltbar genug und kostet etwas weniger.

*djpatrick*

Das stimmt, jedoch, wie verhält es sich mit der Zeit. Gibt die Schnur nach, also dehnt sich nach vielen Witterungseinflüssen?
