Wetterrechner mit Intel D525MW Mainboard

1st Official Post

    Hallo!

    Ich habe mir vor kurzem einen Wetterrechner zusammengebastelt und möchte euch mal eine Beschreibung davon geben.

    Mir war es wichtig, dass der Rechner möglichst stromsparend ist, da er 24 Stunden am Tag und 365 Tage
    im Jahr im Betrieb sein soll. Daher habe ich mich für ein lüfterloses System entschieden.

    Hier mal eine Zusammenfassung der verbauten Komponenten:

    • Intel D525MW Mainboard
    • WD5000BUDT Festplatte
    • 2x2GB OCZ SODIMM DDR3 Arbeitsspeicher
    • Panasonic SlimLine Slot-In DVD Brenner


    Beschreibung der wichtigsten Komponenten:

    Intel D525MW Mainboard: Link zum Hersteller

    • Mini-ITX Mainboard (170mmx170mm)
    • Intel Atom D525 Prozessor (2x1.80GHz)
    • 2 Steckplätze für Einkanal-DDR3 Speicher (1066/800 MHz)
    • Intel NM10 Express-Chipsatz
    • Intel High-Definition-Audio
    • 10/100/1000 Netzwerkschnittstelle
    • bis zu 7 USB Ports (4 externe und 3 über interne Anschlussleiste)
    • 2 SATA Ports
    • PS/2 Anschlüsse für Tastatur und Maus
    • 2 Serielle Schnittstellen (1 x extern und 1 x intern über Anschlussleiste)
    • eine parallele Schnittstelle
    • ein PCI-Conventional-Erweiterungssteckplatz
    • ein PCI-Express Steckplatz für eine Minikarte (z.B. WLAN)
    • ein VGA Anschluss

    WesternDigital WD5000BUDT Festplatte: Link zum Hersteller
    Ich habe mich für diese 2.5" Festplatte entschieden, da sie für den Dauerbetrieb ausgelegt ist.
    Sie ist stromsparend, leise und wird nicht sonderlich warm. Es ist eine 500GB Platte geworden,
    da diese das beste Preis/Leistungsverhältnis hatte und man nie genug Speicherplatz haben kann.

    2x2GB OCZ SODIMM DDR3 Arbeitsspeicher: Link zum Hersteller
    Der Arbeitsspeicher wird von Intel unterstützt, braucht in Vergleich zu anderen RAM's nur 1.5 Volt und
    es handelt sich hierbei um eine CL5 Version. Mag sein, daß es auch ein anderer bzw. günstigerer
    Arbeitsspeicher getan hätte. Aber bisher war ich mit OCZ immer zufrieden und es war grad der einzige
    der verfügbar war.

    Gehäuse: MHero-L-R
    Preiswertes Metallgehäuse, daß stehend oder liegend verwendet werden kann.
    Neben einem SlimLine Laufwerk kann man auch noch eine 3.5" bzw. eine 2.5" HDD/SSD einbaun.
    Hinter der Frontblende befinden sich der Laufwerksschacht, 2 USB-Ports und die Audioanschlüsse.
    Ein 120W Netzteil ist bereits eingebaut, daß über ein 12V Netzteil versorgt wird. An der Rückseite
    sind Bleche zum herausbiegen für mögliche Erweiterungen. Ich habe bis jetzt eine zweite Serielle
    Schnittstelle verbaut. Es hat sehr viele Lüftungsschlitze, wodurch das Mainboard schön Frischluft bekommt.


    Verbrauchswerte:

    Ich habe auf dem Rechner Windows7 HomePremium 64bit installiert und brauche

    • 2 Watt im Energiesparmodus (bedingt durch das Netzteil)
    • 21 bis 22 Watt im Leerlauf
    • bisher max 28 Watt (CPU bei 100%)

    Gemessen habe ich mit dem VOLTCRAFT Energy Monitor 3000.


    Anschaffungskosten:

    Ich hatte für die Komponenten (Gehäuse, Mainboard, Festplatte, Arbeitsspeicher, DVD-Brenner)
    meines Wetterrechners Anfang Jänner ca. 380 Euro bezahlt.
    Wenn man ein Sparfuchs ist, könnte man sicherlich das DVD Laufwerk weglassen, eine kleinere
    Festplatte einbauen und einen günstigeren Arbeitsspeicher nehmen.


    Bisher bin ich mit dem System sehr zufrieden.

    Grüße aus Österreich!!!

    Andi

    Grüße aus Österreich!
    Andi

    TOA-Blitzortung: Blue mit 20cm Ferrit Antennen und E-Feld
    Wetterstation: Davis Vantage Pro2 plus mit Anemometer Transmitter Kit und Temperatur- Feuchtestation mit Blattfeuchtesensor, 2 Temp- und 1 Feuchtesensor

    Hallo Andi, ich stelle mir gerade so ein System zusammen.
    Das Gehäuse ist bestellt, das Board ist morgen dran.

    Da ich mehrere serielle Schnittstellen benötige, habe ich eine PCI-Karte ins Auge gefasst.
    Es soll in etwa so etwas [ebay]160593680403[/ebay] werden (EXSYS EX-43374 - 4x Seriell RS-232 PCI Karte).
    90° Riser ist ja beim Gehäuse dabei. Welche hast du verwendet ?

    Welches Betriebssystem ist sparsamer ? Windows-XP oder Windows7 ?

    Grüße aus dem Süden von Dessau (Stadt Dessau-Roßlau)
    Dirk

    ..... nicht "meckern und motzen", sondern "machen und klotzen" .....

    Hallo Dirk!

    Ich hab einen einfachen RS232 Adapter verwendet, um von den onBoard-Stecker aufs Gehäuse zu kommen.
    Momentan werkelt bei mir ja nur die Blitzortung via RS232. Der 2te Anschluss ist reserve.

    Auf meinem Wetterrechner hab ich Win7 HomePremium 64bit laufen. Ist sehr zuverlässig und läuft alles damit.
    Der Rechner startet nur wegen Updates neu. War für mich wichtig, daß er problemlos läuft, da ich ja nicht immer
    draufschaun kann.

    Grüße aus Österreich!
    Andi

    TOA-Blitzortung: Blue mit 20cm Ferrit Antennen und E-Feld
    Wetterstation: Davis Vantage Pro2 plus mit Anemometer Transmitter Kit und Temperatur- Feuchtestation mit Blattfeuchtesensor, 2 Temp- und 1 Feuchtesensor

    Gut, Danke für die Rückmeldung.
    Reicht bei mir allerdings nicht.

    Derzeit nur für "Wetter" in Verwendung:
    - 3 x Com (Vantage, R2FX, TOA)
    - 2 x USB (WebCam, Erdbebensensor)
    - 1 x Line-In (R2FX)

    Zukünftig evtl. mal wieder E-Feldmessung, Radioaktivität und TOA (USB-Variante) in Planung.

    Grüße aus dem Süden von Dessau (Stadt Dessau-Roßlau)
    Dirk

    ..... nicht "meckern und motzen", sondern "machen und klotzen" .....

    Ich bin gerade erstaunt.
    Soll mein Wetterrechner wirklich "nur" im Schnitt 70 Watt verbrauchen (65 - 80 W) ? ?(
    Habe gerade mal ein PSGI Energiemessgerät an der Dose.

    Motherboard - Intel AGTL+
    Chipsatz - nVIDIA nForce 630i (MCP73D)
    RAM - DDR2 4GB
    CPU - DualCore , 2933 MHz (11 x 267)
    Grafik - NVIDIA GeForce 310 (512 MB)
    Platte - SSD von OCZ

    Grüße aus dem Süden von Dessau (Stadt Dessau-Roßlau)
    Dirk

    ..... nicht "meckern und motzen", sondern "machen und klotzen" .....

    So, nach mühsamer Arbeit ist der Mini in Betrieb.
    Im Schnitt liege ich bei allen laufenden Programmen bei 31 Watt.

    Wie warm wird bei euch ein eingesetzter "Mini" ?

    CPU hat bei mir um die 70 °C, Mainboard hat um die 60 °C im Dauerlauf (bei 27 °C Innentemperatur).

    Grüße aus dem Süden von Dessau (Stadt Dessau-Roßlau)
    Dirk

    ..... nicht "meckern und motzen", sondern "machen und klotzen" .....

    • Official Post

    Überwachungs Chip : ITE IT8721F
    +12V Spannung : 11.68 V
    +5V Spannung : 4.91 V
    Processor Voltage : 2.09 V
    VIN3 : 1.73 V
    VIN4 : 1.86 V
    +3.3V Spannung : 1.45 V
    VIN6 : 2.23 V
    VIN7 : 1.62 V
    VIN8 : 1.60 V
    Prozessor Temperatur : 42 °C
    Mainboard : 43 °C
    TMPIN2 : 32 °C
    :
    Überwachungs Chip : ACPI
    Thermal Zone : 40 °C
    :
    Prozessor Intel Atom Dual-Core : Sensor DTS
    Core 1 : 16 °C
    Core 2 : 15 °C
    :
    Hard Disk Monitoring : S.M.A.R.T
    Festplatte Hitachi HDP725050GLA360 : 34 °C

    Morgen!

    Ich verwende CoreTemp zum auslesen.

    So schauts aktuell aus bei 22° Innentemperatur:

    The content cannot be displayed because you do not have authorisation to view this content.

    Es laufen WSwin, TOA-Tracker, Tracklog, Firefox, Boinc (Erdbebensensor und Seti -> nur jeweils eine WU).

    Grüße aus Österreich!
    Andi

    TOA-Blitzortung: Blue mit 20cm Ferrit Antennen und E-Feld
    Wetterstation: Davis Vantage Pro2 plus mit Anemometer Transmitter Kit und Temperatur- Feuchtestation mit Blattfeuchtesensor, 2 Temp- und 1 Feuchtesensor

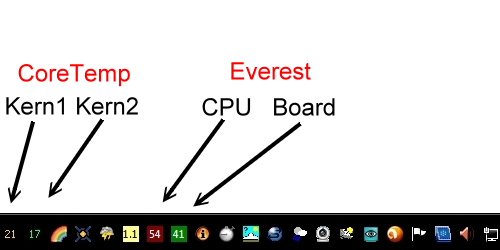

    Das gefällt mir doch schon besser als bei Everest. :D
    Bei 23 °C:

    The content cannot be displayed because you do not have authorisation to view this content.

    WsWin, VisionGS, TOA-Tracker, TOA-Viewer, WXtoImg, Boinc (Erdbeben), Samurize Server, UltraVNC, Wettervorhersage, Wetterwarnung, PC-Inspector Task Manager

    Grüße aus dem Süden von Dessau (Stadt Dessau-Roßlau)
    Dirk

    ..... nicht "meckern und motzen", sondern "machen und klotzen" .....

    • Official Post

    Dirk, mit diesem hier PC Wizard 2010

    Man kann sich sogar die Watt-Zahl berechnen lassen, ohne ein Gerät zwischenzuschalten. Das ganze ist kompliziert, aber es gibt ein solches Programm namens Joulemeter von Microsoft.

    Die CPU-Temperaturen bewegen sich zwischen 38 °C und 45 °C.
    Das sieht gut aus.
    Im Moment betreibe ich ihn stehend, da oben viele Luftlöcher sind.
    Am endgültigen Standort soll er flach liegend betrieben werden, ob das dann ein Temperaturproblem wird ?
    (Ist schon Klasse wenn man nichts hört und "Wetter" läuft trotzdem. ^^ )

    Grüße aus dem Süden von Dessau (Stadt Dessau-Roßlau)
    Dirk

    ..... nicht "meckern und motzen", sondern "machen und klotzen" .....

    In dem Fall wohl nicht.
    Jetzt liegt mein "Atom" an der passenden Stelle.
    Wenn man ihn richtig herum dreht hat er auch oben Löcher... :pssst:
    Vorher 85 Watt Verbrauch, jetzt bei gleichem Programmablauf 33 Watt.
    Kostenersparnis bei derzeitigem Energiepreis bei uns = 99,60 Euro/Jahr.

    Was bleibt: Amortisierung nach 1,5 Jahren, ein "sauberes grünes Gewissen" und eine unheimliche Ruhe am Wetter-Arbeitsplatz.
    (Müsste man mal Ausrechnung wieviel CO2-Emmissionen erspart bleiben ;) )

    Neu Gekauft:
    Intel Innovation D525MW =64,79 EUR
    MHero-L-B Gehäuse (1x PCI, Slimline ODD) = 69.95 EUR

    Wiederverwendet:
    SSD OCZ VERTEX 2 60GB
    Serielle COM-PORT-KARTE

    Hinweis:
    Die Riser-Karte (90°) für den Einbau einer PCI-Karte ist im Lieferumfang des Gehäuses dabei.
    Für den Einbau eines SLIM-CD-Laufwerkes ist bestimmt noch ein Adapter für den Stromstecker notwendig.
    (Die genaue Bezeichnung kenne ich aber nicht, habe über ein externes USB-CD-Laufwerk neu installiert)

    Grüße aus dem Süden von Dessau (Stadt Dessau-Roßlau)
    Dirk

    ..... nicht "meckern und motzen", sondern "machen und klotzen" .....

    Glückwunsch Dirk!!!

    Ich bin nachwievor auch sehr zufrieden mit meinen Rechner.
    Und wie Du schon gesagt hast, angenehm ruhig und verbraucht nicht viel.

    Bezüglich des Adapters für die Stromversorgung des Slimline DVD-Laufwerks musst
    Du ein paar Anbieter abklappern. Da wo ich bestellt hab, war der Adapter beim LW dabei.

    Viel Spaß noch mit dem Atom!!!

    Grüße aus Österreich!
    Andi

    TOA-Blitzortung: Blue mit 20cm Ferrit Antennen und E-Feld
    Wetterstation: Davis Vantage Pro2 plus mit Anemometer Transmitter Kit und Temperatur- Feuchtestation mit Blattfeuchtesensor, 2 Temp- und 1 Feuchtesensor

    Brauche ja gar kein CD-Laufwerk in der Kiste, war nur als Hinweis für eventuelle Nachkäufer gedacht.

    Auf Grund der hohen Außentemperatur heute habe ich mal einen Wohnraumventilator davor gestellt und lasse das Board beblasen.
    Die CPU-Temperaturen gehen bis auf 15 °C zurück bei 27 °C-Raumtemperatur. Das kann ja wohl nicht sein ? ?(
    Zeigt CoreTemp etwa zu wenig Temperatur an ? Ich denke, ich sollte dann als Minimum höchstens die Raumtemperatur an der CPU hin bekommen.

    Grüße aus dem Süden von Dessau (Stadt Dessau-Roßlau)
    Dirk

    ..... nicht "meckern und motzen", sondern "machen und klotzen" .....

    Da sind meine Werte aber deutlich höher. ?(

    Überwachungs Chip : Winbond W83677HG-I
    Processor Voltage : 1.10 V
    VIN1 : 1.59 V
    +3.3V Spannung : 3.46 V
    +5V Spannung : 5.18 V
    +12V Spannung : 13.38 V
    VIN5 : 1.23 V
    VIN6 : 1.58 V
    SYSTIN : 58 °C
    CPUTIN : 72 °C
    AUXTIN : 70 °C
    :
    Prozessor Intel Atom Dual-Core : Sensor DTS
    Core 1 : 55 °C
    Core 2 : 52 °C
    :
    Hard Disk Monitoring : S.M.A.R.T
    Festplatte OCZ-VERTEX2 : 1 °C
