EM-406A an PCB4 Ver. 3.0 ?

Hi,

dann drehe doch einfach Jumper 2 um 90 Grad und verbinde Dich mit dem Board mit telnet oder putty, dann bist Du direkt mir dem GPS verbunden, so kannst Du feststellen, welche Baudrate das GPS nun wirklich gerade hat.

Die alte Firmware kann übrigens nur 4800 Baud, Du solltest daher das GPS ebenfalls mit 4800 Baud betreiben.

Grüße,

Jumpermäßig scheint alles OK zu sein.
Über Deine "richtige" Anschlußbelegung zum EM406 kann ich nichts sagen. Dazu ist das Bild zu wenig aufschlussreich.
Jedenfalls sollte die blaue LED alle 1s aufleuchten und die die grüne LED an sein.

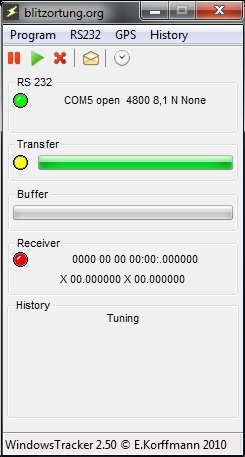

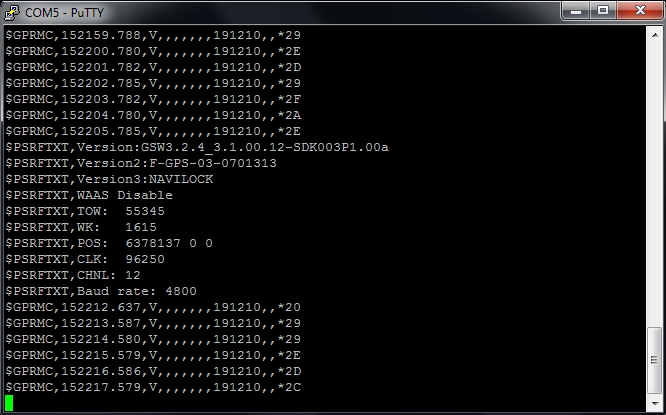

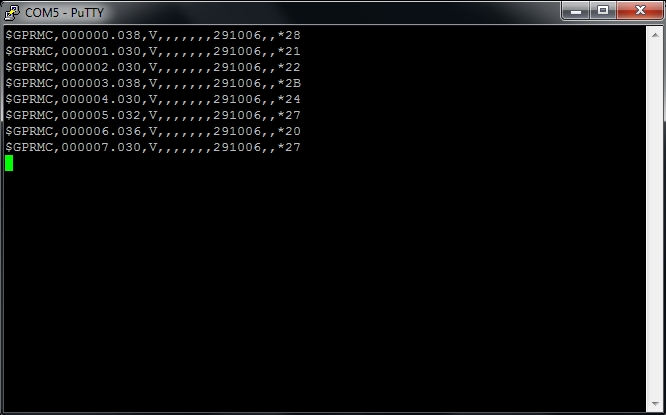

Lt. deinen Putty Screen liefert das EM406A nur "invalide Daten". V= Void
Ein richtiges GPS-Datagramm sollte wie folgt aussehen:

$BLSEC,36693D,065422,130308,A,5111.9534,N,00647.0902,E,51.20000,M,05*51<CR><LF>
^ ^ ^ ^ ^ ^ ^ ^ ^ ^ ^ ^
| | | | | | | | | | | |
| | | | | | | | | | | Checksum
| | | | | | | | | | |
| | | | | | | | | | Number of satellites in use
| | | | | | | | | |
| | | | | | | | | Measuring unit, M=meter
| | | | | | | | |
| | | | | | | | Altitude above/below mean sea level
| | | | | | | |
| | | | | | | Longitude hemisphere, E=east or W=west
| | | | | | |
| | | | | | Longitude, 7 deg 39.3538’
| | | | | |
| | | | | Latitude hemisphere, N=north or S=south
| | | | |
| | | | Latitude, 51 deg 11.953
| | | |
| | | |Status, A=active or V=void
| | |
| | Date, 13.03.2008
| |
| Time, 21:29:17 UTC
|
Counter, 24 bit hexadecimal

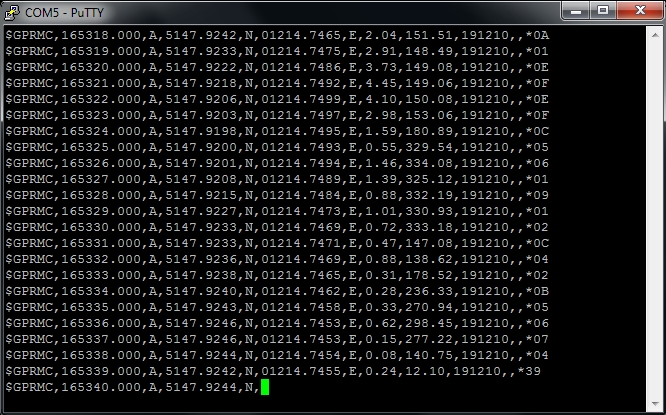

Das EM406A braucht erstmalig u.U. bis zu 30min um richtige Daten zu liefern.
Danach sollten die Daten wie oben aussehen. Wenn nicht, ist das Modul defekt.
LG
H.

Solange das "V" und die vielen Beistriche (stehen für fehlende Daten) vorhanden sind funktioniert der GPS-Empfang nicht. (kein Lock!)
EM406A dürfte korrekt angeschlossen sein, da syntaktisch korrekte Datagramme jedoch ohne GPS-Daten geliefert werden
Tippe mal, EM406A defekt oder kein Empfang durch Abdeckung, Schnee usw.
Das EM406A muss sich im Freien oder maximal "unterdach", z.B am Dachboden knapp unter der Dachhaut befinden.
Wobei "unterdach" bei der derzeitigen Schneelage auch nicht unbedingt zu empfehlen ist.
Es darf auch keinesfalls in ein Metallgehäuse eingebaut werden.
Bei mir z.B. ist das EM406A zusammen mit dem PCB 6v1 in einem Kunstoffgehäuse mit Klarsichtdeckel verbaut und
befindet sich im Serverraum im Dachgeschoß direkt an einer südl. Giebelwand aus Holz bzw Rigips.
Habe so immer Empfang von mindestens 6 Satelliten gleichzeitig.
LG
H.

"Dauerlicht" bedeutet "Lock"! d.h. Satelliten wurden gefunden und die Position bestimmt.
"Blinken" bedeutet "Suchen von Satelliten".
Habe schon vorher geschrieben, beim EM406A dauerst es erstmals bis zu 30min und mehr bis ein "LOCK" da ist.
In dieser Zeit werden die Satelliten geortet und der Almanach geladen. Ein neues Modul wird ohne lokalen Almanach geliefert.
Der Almanach ist ein Verzeichnis der Satellitenpositionen zu einer bestimmten Zeit und entsprechend der lokalen geografischen Position.
Was mir noch nicht so gefällt, ist das Fehlen der Anzahl der Satelliten.
Möglicherweise wird dies erst nach einer weiteren Zeitspanne angezeigt.
LG
H.

Dann kann man zum gelösten technischen Problem gratulieren!
Jetzt müsstest Du auch wieder in der participants.txt aufscheinen.
LG
H.
Nachtrag:
Funktioniert! Du bist wieder dabei!
