EM-406A an PCB4 Ver. 3.0 ?

    Bei den letzten ordentlichen Regenfällen ist meine Fortuna U2-Maus "abgesoffen".
    Bis jetzt ist es nicht gelungen, diese wieder mit Leben zu erwecken.
    Nun hatte ich die Idee mein vorhandenes EM-406A Modul an das Evaluationsboard anzuschließen.
    Allerdings habe ich jetzt ein Problem mit den Anschlüssen.

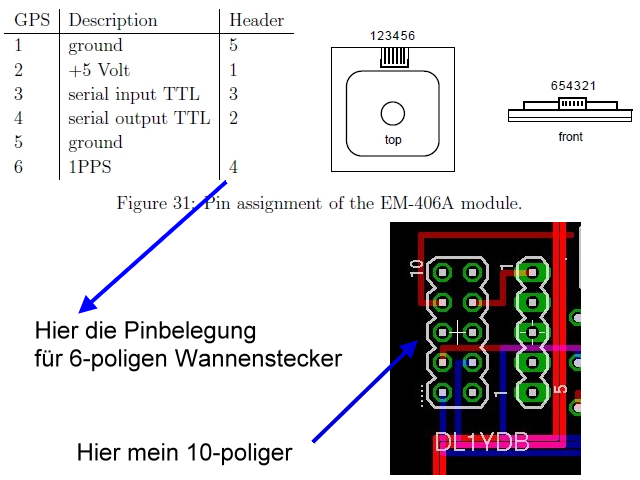

    An dem Board ist noch der 10-polige Wannenstecker, die aktuelle Beschreibung für den Einsatz des EM-406A
    bezieht sich jedoch auf den 6-poligen Wannenstecker der PCB6.
    Kann ich EM-406A nun auch an der PCB4 betreiben ?
    Wenn ja, hat jemand für mich einen Anschlussplan ?

    Grüße aus dem Süden von Dessau (Stadt Dessau-Roßlau)
    Dirk

    ..... nicht "meckern und motzen", sondern "machen und klotzen" .....

    Hello, Dirk,

    I have some old version of the TOA_Blitozortung.pdf, in the April 9, 2009 version there are the circuit diagram of the evaluation board, PCB 4 Version 3. It contains all the informations, you need to use the PCB 4 board.
    If you send me your e-mail address (use of the pivate mail service of this forum) I send you back this old pdf file.
    best:
    t.janos

    Ich habe jetzt mal die EM-406 fertig gemacht und angeschlossen.
    Dabei habe ich festgestellt das das Modul ja eine Leuchtdiode hat.
    Diese blinkt im Sekundentakt nachdem ich die Jumper von JP1 auf TTL-Pegel umgestellt habe.

    Aber wie müssen die anderen Jumper stehen ? Im Moment bekomme ich noch keine Verbindung über die Com-Schnittstelle hin.

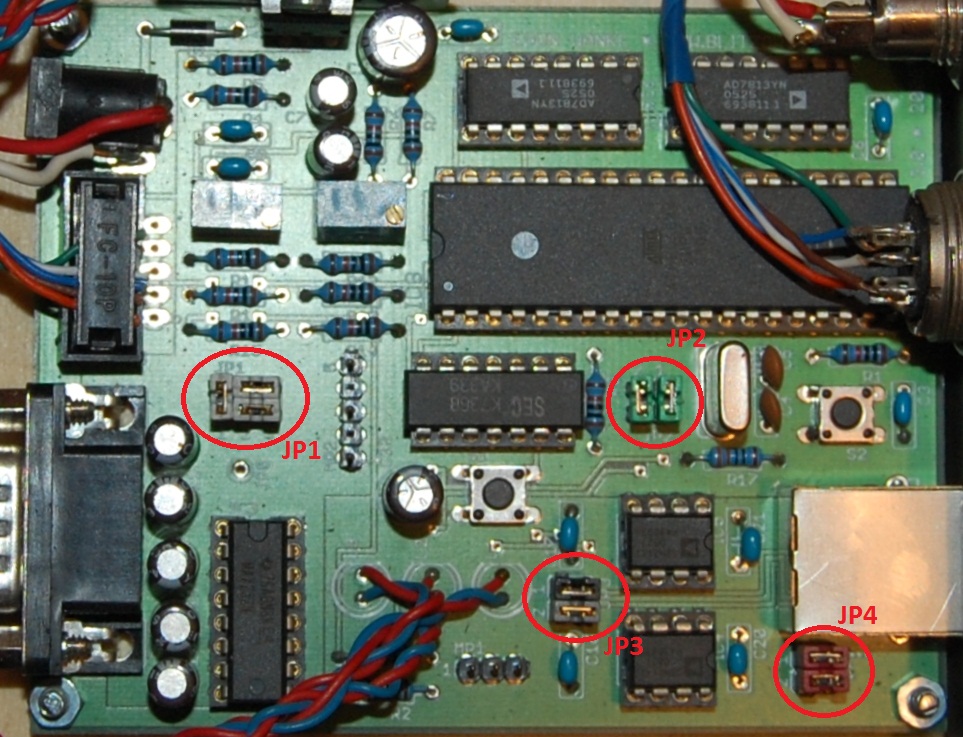

    Als Anlage mal ein Bild meiner derzeit gesteckten Jumper auf PCB4, vielleicht kann mir ja jemand sagen wie ich nun richtig stecken muss.

    Grüße aus dem Süden von Dessau (Stadt Dessau-Roßlau)
    Dirk

    ..... nicht "meckern und motzen", sondern "machen und klotzen" .....

    Hallo Dirk,
    ich habe ja auch noch die alte Hardware, meine Jumper sind mit Deinen identisch.
    Hatte am Anfang auch ein paar Problemchen mit der Inbetriebnahme, kann mich nicht mehr genau daran erinnern, es lag aber nicht an der Hardware.

    Ja, seit meine Alte anfang des Jahres den Dienst eingestellt hat.
    Das Verhalten der LEDs am Board ist mit diesem GPS Modul anders.
    Am Modul die blinkt immer regelmäßig.
    Die Grüne am Board überhaupt nicht mehr.

    Sascha, muss noch mal wegen den Port-Einstellungen fragen.
    Mit Putty sehe ich was, aber mit dem Tracker kommt nichts.

    Der Inhalt kann nicht angezeigt werden, da du keine Berechtigung hast, diesen Inhalt zu sehen.

    Der Inhalt kann nicht angezeigt werden, da du keine Berechtigung hast, diesen Inhalt zu sehen.

    Grüße aus dem Süden von Dessau (Stadt Dessau-Roßlau)
    Dirk

    ..... nicht "meckern und motzen", sondern "machen und klotzen" .....

    Bekomme kein Signal vom GPS in den Tracker.
    Die Verdrahtung habe ich kontrolliert, sollte eigentlich stimmen. ^^
    Mit Putty kommt auch nichts an, lediglich bei Tastendruck auf "Blitz" am Board kommen wirre Zeichen.
    Das Modul blinkt, die grüne Diode auf dem PCB4 nicht.
    Kann jemand "1. Hilfe" leisten ?

    Der Inhalt kann nicht angezeigt werden, da du keine Berechtigung hast, diesen Inhalt zu sehen.

    Der Inhalt kann nicht angezeigt werden, da du keine Berechtigung hast, diesen Inhalt zu sehen.

    Grüße aus dem Süden von Dessau (Stadt Dessau-Roßlau)
    Dirk

    ..... nicht "meckern und motzen", sondern "machen und klotzen" .....

    Ich habe es mit 4800 baud versucht.
    Die Rahmenantenne ist nicht angeschlossen.
    Die Diode auf dem Modul blinkt.
    Beim Versuch mit putty sehe ich keinen Sekundentakt, Richtig ?
    Beim Druck auf "Blitz" erhalte ich jetzt folgendes, Richtig ?

    Der Inhalt kann nicht angezeigt werden, da du keine Berechtigung hast, diesen Inhalt zu sehen.

    Allerdings bekomme ich mit dem Tracker weiterhin keine Verbindung.
    Was kann ich nun machen ? SiRF ist eingestellt. 4800 8, 1, N, None

    Am Rande: Mein LViewer kann ich nicht mehr starten da ich angeblich seit mehr als 90 Tagen keine
    Daten gesendet habe. Wieso das ? Letzte Sendung ist vom 17.11.2010 in der Stationsliste.

    Grüße aus dem Süden von Dessau (Stadt Dessau-Roßlau)
    Dirk

    ..... nicht "meckern und motzen", sondern "machen und klotzen" .....

    Jepp, zumindest bei mir.
    Firmware 22

    Beim (nun defekten) Vorgänger-Modu blinkte die Grüne noch, mit dem Neuen nicht mehr, das ist korrekt.l

    Das weiß ich nicht genau, möglich, aber denke Egon hätte darauf hingewiesen.
    Habe die Version einfach mal erwähnt, Egon hat es mir vor einigen Monden mal, erklärt warum die Grüne nicht mehr blinkt, aber .....äh... ?( vergessen.

    Ich habe leider keine Beschreibung der Eingangsbeschaltung des EM-406 gefunden.
    Als Anlage mal ein Bild meiner derzeitigen (nicht funktionierenden) Beschaltung.
    Weiß jemand ob das richtig ist oder kann sonst irgendwie helfen ?

    Grüße aus dem Süden von Dessau (Stadt Dessau-Roßlau)
    Dirk

    ..... nicht "meckern und motzen", sondern "machen und klotzen" .....

    Hallo,

    hier eine Beschreibung:


    Deine Angaben sind aber richtig.

    Welches Board hast Du denn genau? Wenn keine blaue LED drauf ist, wird die grüne LED nicht blinken, weil das 1PPS Signal zu kurz ist. Damit es funktioniert musst Du die Jumper zusätzlich so stecken, dass das Board TTL-Level vom GPS Modul empfangen kann. Das EM-406A hat keine RS232-Level Schnittstelle, wie die Garmin Mäuse.

    Grüße,
    Egon
